絕緣接頭中絕緣套管

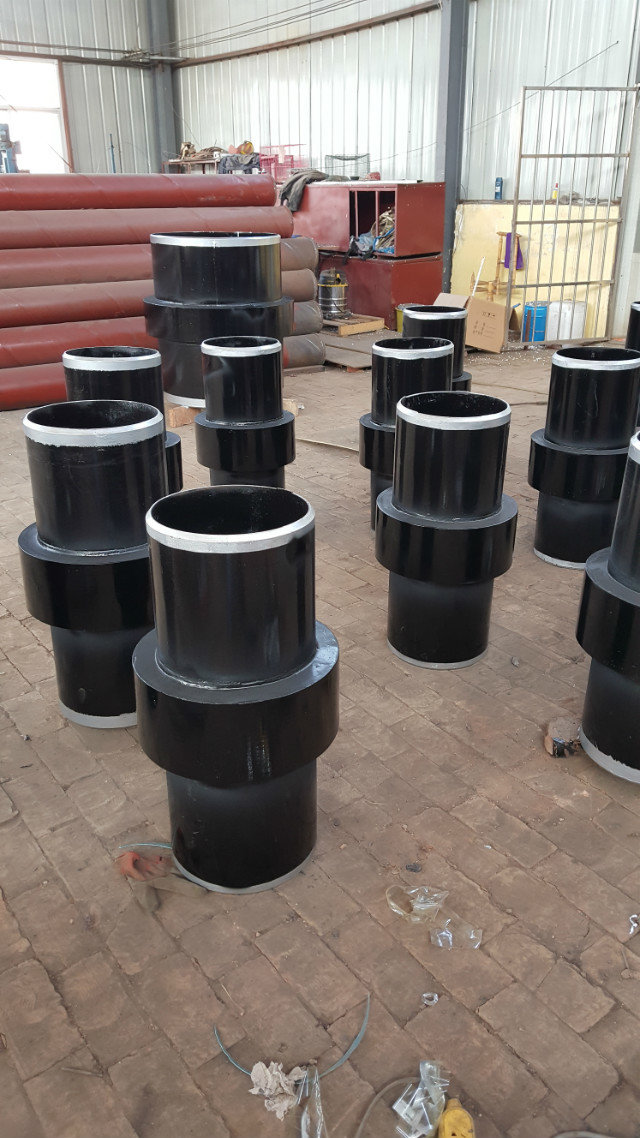

絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道接頭的統稱。它包含組合件、絕緣板、填料、密封環、短管、絕緣套管等。絕緣套管為絕緣材料的一種，是一個統稱。電工材料中有玻璃纖維絕緣套管、PVC套管、熱縮套管等。用于穿過帶電導體的一種絕緣子，簡稱套管。
今天我來為大家詳細介紹一下絕緣套管
絕緣套管按用途分為電站類和電器類。前者主要是穿墻套管；后者有變壓器套管、電容器套管和斷路器套管。按絕緣結構又分為單一絕緣套管、復合絕緣套管和電容式套管。
單一絕緣套管是用純瓷或樹脂絕緣，常制成穿墻套管，用于35千伏及以下電壓等級。其絕緣件為管狀，中部卡裝或膠裝法蘭以便固定在穿孔墻上。法蘭一般為灰鑄鐵，當工作電流大于1500安時常用非磁性材料以減少發熱。單一絕緣套管的絕緣結構分為有空氣腔和空氣腔短路兩類。空氣腔套管用于10千伏及以下電壓等級，導體與瓷套之間有空氣腔作為輔助絕緣，可以減少套管電容，提高套管的電暈電壓和滑閃電壓。當電壓等級較高時（20～30千伏），空氣腔內部將發生電暈而使上述作用失效，這時采用空氣腔短路結構。這種瓷套管的瓷套內壁涂半導體釉，并用彈簧片與導體接通使空氣腔短路，用以消除內部電暈。但法蘭附近仍可能發生電暈和滑閃。通常在法蘭附近兩側瓷套表面各設一很大的傘裙，并在法蘭附近涂以半導電層使電場均勻分布，提高套管的放電特性。
復合絕緣套管是以油或氣體作絕緣介質，一般制成變壓器套管或斷路器套管，常用于35千伏以下的電壓等級。復合絕緣套管的導體與瓷套間的內腔充滿變壓器油，起徑向絕緣作用。當電壓超過35千伏時，在導體上套以絕緣管或包電纜線，以加強絕緣。復合絕緣套管的導體結構有穿纜式和導桿式兩種。穿纜式利用變壓器的引出電纜直接穿過套管,安裝方便。當工作電流大于600安時，穿纜式結構安裝比較困難，一般采用導桿式結構。
電容式套管是由電容心子、瓷套、金屬附件和導體構成。主要用于超高壓變壓器和斷路器。其上部在大氣中、下部在油箱中工作。電容式套管的電容心子作為內絕緣，瓷套作為外絕緣，也起到保護電容心子的作用。瓷套表面的電場受內部電容心子的均壓作用而分布均勻，從而提高了套管的電氣絕緣性能。金屬附件有中間連接套筒（法蘭）、端蓋、均壓球等。導體為電纜或硬質鋼管。
