長輸管道絕緣法蘭(絕緣接頭)
為保證陰極保護效果，油氣長輸管道均在站場前后設置絕緣裝置，同時出于對安全性的要求，絕緣裝置應牢固可靠，且便于檢修。目前，我國油氣輸送管道上使用的絕緣裝置主要是絕緣法蘭和絕緣接頭。
今天我來為大家講一下《長輸管道站場安裝絕緣法蘭，絕緣接頭如何選型》
絕緣法蘭在外觀上與普通的法蘭連接沒有本質區別。只是兩法蘭間的密封墊采用絕緣材質制造。各螺栓、螺母與法蘭之間采用帶臺階的絕緣套筒將其互相絕緣。這種結構所能承受的軸向拉伸或壓縮載荷較低。若在彎曲載荷的作用下絕緣墊片的一側有降低密封性的傾向，而另一側則有因受力過大而失 去彈性的可能。它的密封絕緣件直接暴露在外，與潮濕氣體或土壤直接接觸，絕緣性能降低。由于在實際使用中受地形、地貌和其他自然因素變化的影響，絕緣法蘭的受力情況甚為復雜，從而導致兩法蘭面傾斜、錯位，密封性受損，因此需要對絕緣法蘭定期或不定期維護、修理。

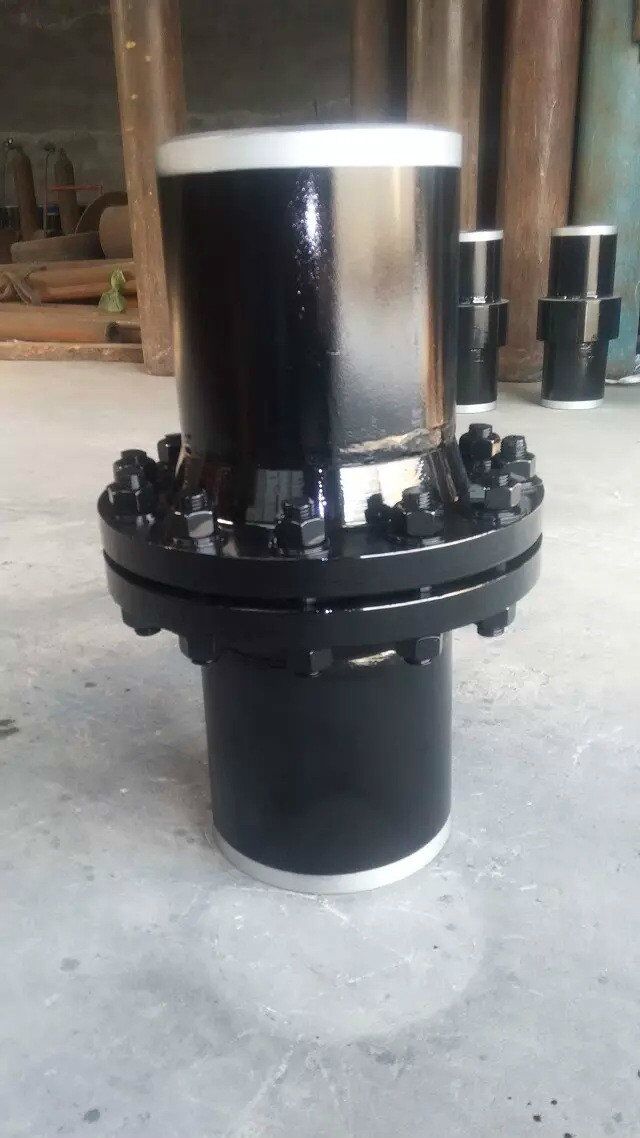

絕緣接頭是根據絕緣法蘭在使用中存在的問題進行改進的換代產品，作為油氣管線系統中不可缺少 的重要管道附件，其不僅有良好的絕緣效果，而且其有著很強的承壓能力和很高的機械強度。特別是整體型絕緣接頭的應用，大大提升了管道安全，其既能承受較大的拉伸或壓縮載荷，又能承受一定數值的彎曲載荷，承載能力較強，它的絕緣件被封裹于密閉的空間不受潮濕氣體的影響，所以絕緣、密封性能穩定可靠。基于以上特點整體式絕緣接頭長期工作不需維護、修理，它既可地上安裝也可埋地安裝。綜合考慮，進出站管道采用絕緣接頭進行電絕緣。
